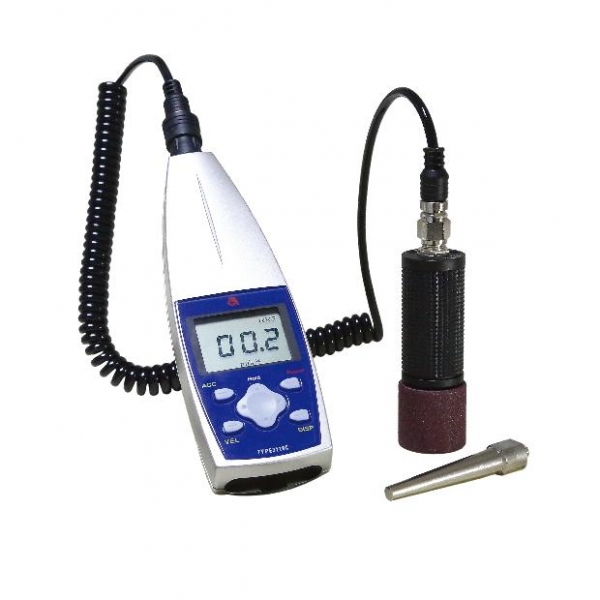

振動計 MODEL-3116/3116A

• 小型感測器、適用高溫場所。(MODEL 3116A)
• 高頻／高速物件、靈敏度更高。(MODEL 3116A)
• 猶如健診名醫，可看、聽及測量振動。
• 尺寸小，重量約 130g(含電池)，可單手操作。
• 內建記憶體，最多可儲存 256 筆數據。
• 內建 RS232介面，可迅速輸出數據至電腦。
• 可搭配使用原廠印表機(選購品)。

目錄下載

振動計3116，體積輕巧，具有加速度、速度、位移等測量功能，可保存256個數據，並可連接個人電腦、印表機、頻譜分析儀、記錄器等週邊設備，讓使用者更詳細記載、管理資料。

振動感測器規格：3116 ／3116A

型號	Type 3116	Type 3116A
Pick-up型式	7812b	7351a
感測方式	電壓輸出型	電荷輸出型
感度	5.0mV/m/s2 (49.1mV/G) ±3% at 100Hz	5.0pC/m/s2 (49.1pC/G) ±3% at 100Hz
敏感度	5%以下	5%以下
周波數特性	1Hz~8kHz	1Hz~10kHz
電源	DC7V, 0.5~4mA	-
操作溫度範圍	-10~+60℃	-10~+110℃(標準捲線) -10~+150℃(高溫用線)
尺寸 / 重量	ψ24× 50mm／約60g	ψ13.8× 25mm／約32g

主要規格

測量範圍
加速度(ACC)				0.02~200 m/s² RMS
速度(VEL)				0.02~200 mm/s RMS
位移(DISP)				2~1999μm EQ p-p
周波數範圍
加速度(ACC)				3Hz~10kHz
速度(VEL)				10Hz~1kHz(符合 JIS B0907-1989基準)
位移(DISP)				10Hz~400Hz
指示範圍(解析度)
加速度(ACC)				20/200 m/s² RMS 0.01 m/s²
速度(VEL)				20/200 mm/s RMS 0.01 mm/s
位移(DISP)				200/2000 μm EQ p-p 1μm
顯示特性
加速度(ACC)				RMS，EQ Peak，Peak
速度(VEL)				RMS，EQ Peak，Peak
位移(DISP)				RMS，EQ Peak，EQ p-p Peak EQ Peak = RMS × √ 2，EQp-p = EQ Peak × 2
特性(時間常數)				RMS，EQ Peak，EQ p-p；1s Peak；50mSec(rise)／3s(decay)
液晶顯示器
顯示器				LCD，背光型128 × 64dot
保留				數據保留功能
數位顯示				4 digits，顯示週期：1秒 or 2秒(可選) (Average of 10 data at 100ms，1s) (Average of 20 data at 100ms，2s)
條狀顯示				0~100%
警報(超載)				超載時顯示[Over]
電力指示				4階段殘餘電力顯示
數據記憶體				Max，256，4kB
輸出端
AC輸出				輸出電壓：1Vrms(F.S)，負荷阻抗：超過100kΩ
頭戴式耳機輸出				具音量功能，外部攜帶式耳機可監聽振動聲
顯示精確度				± 5%以內
I／O端				數據輸出至個人電腦或直接輸出至印表機，界面：RS-232C
操作溫溼度範圍				溫度：-10~+50℃ 濕度：30%~90%(無冷凝)
電源				鹼性電池二只，Type LR 03，約可連續使用 12小時，或AC電源轉換器
尺寸／重量				145× 48 × 23.5mm/ 約 130g ( 含電池 )
標準配件				主機、連接線、磁鐵、電池、磁性座、感測頭、手提箱、說明書

選購配件：電腦介面組、應用軟體、印表機、延長探針、 AC 電源轉換器。

※本產品規格如有變更，將以本公司最新版本為準，不另行通知。
