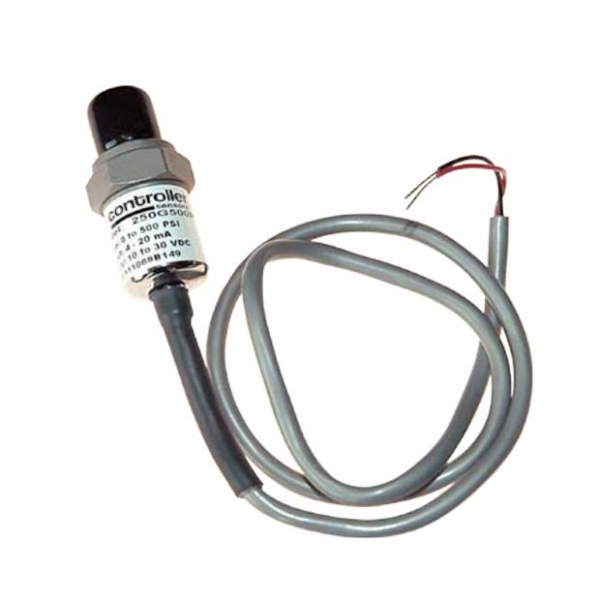

不銹鋼壓力傳送器 250G型
- 以堅硬不銹鋼材質一體成形製造。
- 無焊縫，可避免洩漏造成系統問題。
- 能夠操作任何可相容的17-4Ph不鏽鋼。
- 4~20mA ，1~5VDC 線性信號輸出。
- 精密設計，可使用於狹小位置。
- 環保密封式電纜。
主要規格
| 精確度 | < ±1% of F.S.O. | ||||||
| 穩定性 | ±0.25% F.S.O./yr. typical | ||||||
| 導熱效果 | ±2% of F.S.O. | ||||||
| 超壓 | 兩倍範圍 | ||||||
| 壓力範圍 | 0~100，250，500，1000，2500，5000，10000 PSI | ||||||
| 補償範圍 | 0~55℃（30~130℉） | ||||||
| 媒介 | 任何媒介，潮溼或乾燥，可與17-4PH不銹鋼相容 | ||||||
| 操作溫度範圍 | 10~50℃（50~122℉） | ||||||
| 輸入電源 | 10~30VDC | ||||||
| 供電電流 | 10mA maximum（電壓輸出） | ||||||
| 負載電阻 | 5KΩ最小電壓輸出，1.1KΩ on 4~20mA | ||||||
| 信號輸出 | 1~5 VDC，4~20mA（兩線式） | ||||||
| 零點偏移 | ±2% | ||||||
| 電氣連接 | 24# 3-wire（1~5V output） 24# 2-wire（4~20mA output） | ||||||
| 壓力連接 | 1/4" NPT | ||||||
| 外殼 | 一體成型17-4PH不銹鋼 | ||||||
| 尺寸 | 54.8 x 21.4 mm |

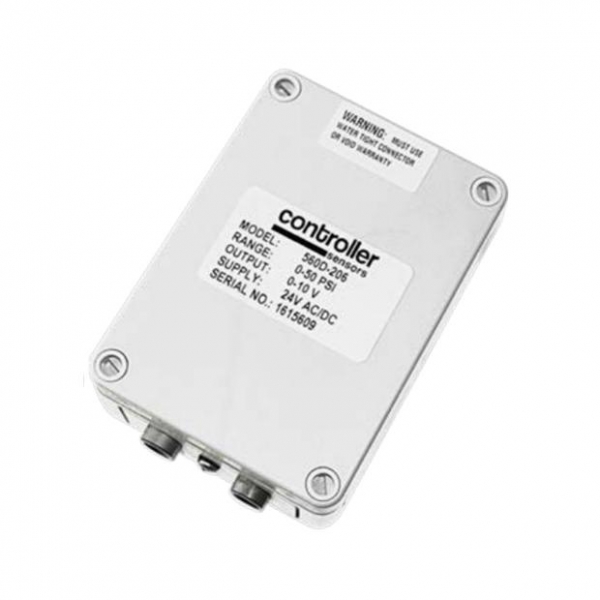

差壓傳送器 560G/560D型
- 所有接液部分，皆由300系列不銹鋼製成。
- 提供符合NEMA 4的堅固附件。
- 可測量gage壓及差壓兩種版本。
- 可自訂壓力範圍從2 psi至500 psi。
- 可自訂輸出。
- 市場中最符合成本效益者。
主要規格
| 精確度 | ±0.5% of F.S.O. | ||||||
| 穩定性 | ±0.5% F.S.O./yr | ||||||
| 導熱效果 | ±0.02% of F.S.O./℃ | ||||||
| 超壓 | 兩倍測量範圍或700PSI，取其少者 | ||||||
| 壓力範圍 | 15 psi~500 psi（自訂範圍可用） | ||||||
| 補償範圍 | 0~50℃（32~122 ℉） | ||||||
| 媒介 | 任何媒介，潮溼或乾燥， 可與 300系列不銹鋼相容 | ||||||
| 操作溼度範圍 | 符合NEMA 4與適當導線管連接 | ||||||
| 操作溫度範圍 | -25~70℃（-13~158℉） | ||||||
| 輸入電源 | 24VDC／24VAC | ||||||
| 供電電流 | <35mA | ||||||
| 負載電阻 | 2kΩ的最小電壓輸出，700Ω，最大迴路電阻，4~20mA輸出 | ||||||
| 信號輸出 | 0~5VDC，0~10VDC或4~20mA | ||||||
| 調整 | 零點和量程，10％的 F.S.O. 最小調整 | ||||||
| 電器連接 | 內置螺絲接線端子 | ||||||
| 壓力連接 | 1/8"NPT Female | ||||||
| 外殼 | 符合NEMA 4外殼 | ||||||
| 尺寸 | 130 x 94 x 57mm |
